农田灌溉专用 D941X-10 DN100 风光互补智能电动蝶阀产品介绍

一、 产品概述

D941X-10 DN100 风光互补智能电动蝶阀是一款专为现代农业灌溉、智慧水务及偏远无电区域流体控制设计的创新型阀门设备。该产品在传统 D941X 系列电动法兰蝶阀的基础上，深度融合了“风光互补”绿色能源供电技术与物联网（IoT）远程控制技术，解决了农田灌溉场景中布线困难、电力供应不稳定及人工管理成本高等痛点。

该阀门采用公称通径 DN100、公称压力 PN1.0MPa 的标准法兰连接结构，具备低功耗、自供电、远程智控及高精度调节等核心优势，是实现农业节水灌溉自动化、智能化的关键执行单元。

二、 核心技术创新

1. 风光互补自供电系统

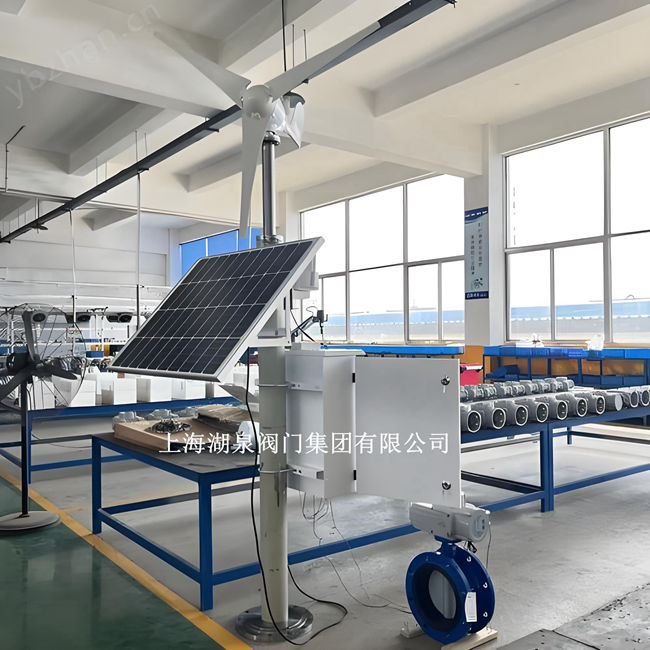

针对田间地头缺乏稳定市电接入的现状，本阀门集成微型风力发电机与高效太阳能光伏板组成的风光互补发电系统，配合大容量储能电池组，实现全天候自主供电。
*   绿色节能：利用自然风能和光能转化为电能，无需铺设长距离电缆，大幅降低基础设施投入与维护成本。
*   低功耗设计：电动执行机构采用超低功耗电机与智能休眠算法，仅在动作瞬间消耗较大电流，待机状态下功耗极低，确保在连续阴雨天或无风条件下仍能维持长时间正常工作。

2. 物联网远程智能控制
内置工业级 4G/NB-IoT/LoRa 无线通讯模块，无缝接入智慧农业物联网平台。
*   多端操控：支持通过手机 APP、PC 端管理平台或微信小程序进行远程控制。用户可随时随地查看阀门状态（开度、流量、电压等），并执行开启、关闭或比例调节指令。
*   自动化逻辑：支持定时控制、阈值联动（如土壤湿度传感器触发自动灌溉）、轮灌策略等高级功能，实现无人值守的精准灌溉。
*   数据追溯：实时记录灌溉时长、用水量及设备运行日志，生成可视化报表，为农业用水管理提供数据支撑。

三、 主要技术参数

| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号 | D941X-10 |
| 公称通径 (DN) | 100 mm |
| 公称压力 (PN) | 1.0 MPa (10 bar) |
| 连接形式 | 法兰式 (符合 GB/T 9113 标准) |
| 驱动方式 | 电动 (风光互补供电) |
| 电源电压 | DC 24V (内部稳压)，外部输入 AC 220V (可选配应急接口) |
| 适用介质 | 水、污水、弱腐蚀性流体 |
| 工作温度 | -20℃ ～ +80℃ (依据密封圈材质而定) |
| 防护等级 | IP67 (防尘防水，适应户外恶劣环境) |
| 通讯方式 | 4G / NB-IoT / LoRa (可选) |
| 控制信号 | 4-20mA / 0-10V / 开关量 (DI/DO) |
| 密封形式 | 软密封 (丁腈橡胶 NBR / 三元乙丙橡胶 EPDM) |
| 阀体材质 | 球墨铸铁 QT450-10 / 铸钢 WCB |
| 蝶板材质 | 球墨铸铁 QT450-10 / 不锈钢 2Cr13 |

四、 产品结构特点

1.  紧凑一体化设计：电动执行器与阀体采用紧凑型结构设计，体积小、重量轻，便于在狭窄的田间管道井或支架上安装。
2.  双向密封性能：采用中线型垂直板式结构，密封圈镶嵌于阀体或蝶板上，具备良好的双向密封能力，安装时无需考虑介质流向，适应性强。
3.  多重保护机制：
*   电气保护：内置过载保护、过热保护、短路保护及防雷击浪涌保护模块，确保在雷雨天气下的设备安全。
*   机械保护：配备手动操作手柄，在断电或紧急情况下可切换至手动模式进行现场启闭，保障灌溉系统的可靠性。
4.  耐腐蚀与耐候性：阀体表面经过静电喷涂或烤漆处理，具备优异的防锈、防腐能力；外壳采用抗紫外线材料，适应长期户外暴晒环境。

五、 应用场景

*   高标准农田建设：用于大型连片农田的自动化喷灌、滴灌系统主管道控制。
*   智慧水利枢纽：应用于水库、渠道分水闸口的远程流量调节与截流。
*   偏远地区供水：解决无电网覆盖山区、草原等地的牲畜饮水或作物灌溉取水控制。
*   园林绿化灌溉：城市公园、高尔夫球场等大面积绿化区域的分区智能浇水。

六、 安装与维护建议

1.  安装位置：应选择通风良好、避免阳光直射雨淋的位置，若完全露天，建议加装简易防护罩以延长电子元件寿命。
2.  方向要求：支持立式或卧式安装，但建议执行器部分朝上，防止雨水积聚进入接线盒。
3.  管道清洁：安装前务必清除管道内的焊渣、石子等杂物，以免损伤密封圈或卡住蝶板。
4.  定期巡检：每季度检查一次太阳能板/风机表面清洁度及电池电量状态；每年对密封圈进行一次润滑保养，确保动作灵活。
