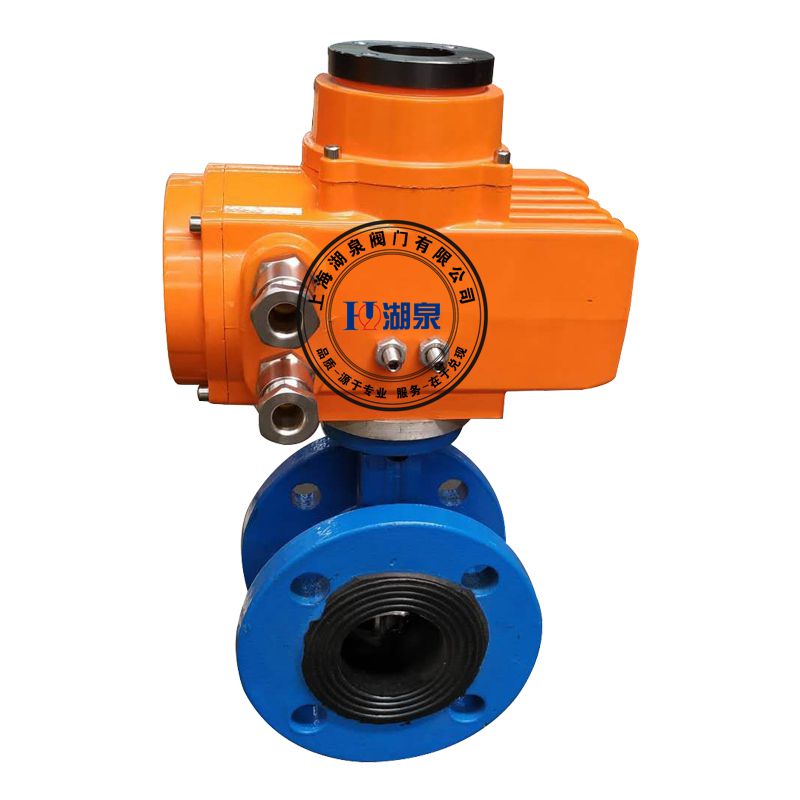

常用的电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。工作原理工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

 法兰式电动蝶阀结构：垂直板式结构，阀杆为整体式 金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。 软密封阀门的密封圈为丁**橡胶材质，是安装在蝶板上的。阀体阀座堆焊不锈钢。金属密封电动蝶阀的设计是采用三偏心结构原理，利用了固有的凸轮效应，完全消除了90度行程中阀座与密封圈之间的全部磨擦。而橡胶软密封蝶阀的设计采用了单偏心结构，与中线软密封不同,蝶板转动大约在20度之后，阀座与密封圈之间迅速脱离，从而减少磨擦。

电动蝶阀结构和工作原理
通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。
根据动作模式分类有：开关型和调节型。
开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。
调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。
主要用途
各种工业自动化生产的管道流量、压力、温度的控制。例如：电力、冶金、石化、环保、能源管理、消防系统等。
节型电动蝶阀主要技术参数
公称通径DN(mm)：50～1200
公称压力：PN0.6、1.6、2.5MPa
连接形式：法兰式、对夹式
阀板形式：垂直板式
流量特性：近似快开型
动作范围：0～90°
泄露量：按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差：±2.5%
回差：±2.5%
死区：1% (可调)
可调范围：50:1
配置执行机构：可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式：开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
