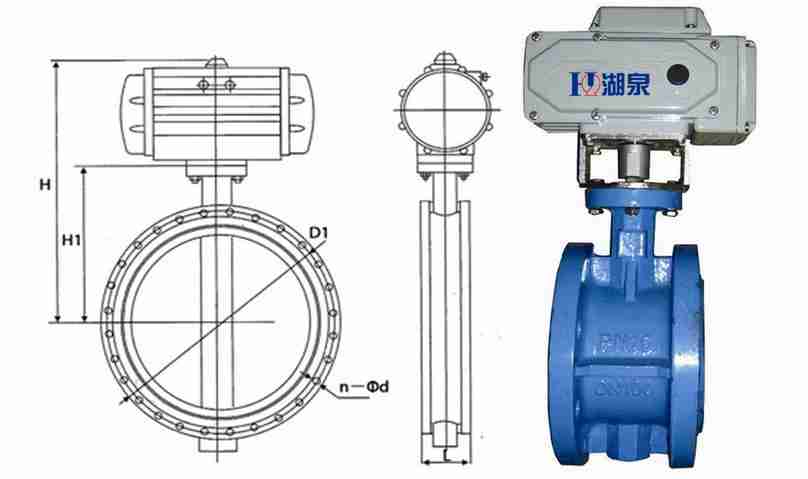

电动蝶阀的结构详细图解，电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不至于影响使用。

 1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能

2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,

3.蝶板与密封圈之间不存在相卡现象.

4.阀门的密封性能不受温度变化的影响.

5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全型.

电动蝶阀产品特点

启闭方便迅速、省力、流体阻力小，可以经常操作。 2、结构简单，体积小，重量轻。 3、可以运送泥浆，在管道口积存液体最少。 4、低压下，可以实现良好的密封。 5、调节性能好。

动蝶阀（别称作翻板阀）是这种关掉件为环形阀瓣或碟板的调节阀门，关键由油路板、阀杆、蝶板和密封环构成。油路板呈圆柱形，径向长短短，内嵌蝶板。碟阀的蝶板安装于管路的直径方位。在碟阀油路板圆柱型安全通道内，园盘形蝶板绕着中心线转动，转动视角为0°~95°中间，转动到95°时，闸阀则牌开全情况。

 电动蝶阀构造简易、重量轻、很轻，只由少数几个零部件构成。并且只需转动95°只能迅速开闭，使用方便，一起该闸阀具备优良的流体控制特点。碟阀处在彻底打开部位时，蝶板薄厚是物质流过油路板时惟一的摩擦阻力，因而根据该闸阀所造成的气体压力不大，故具备不错的流量监控特点。碟阀有弹密封性和金属材料的密封性二种密封性形式。延展性密封性闸阀，密封环能够包镶在油路板上或附在蝶板附近。

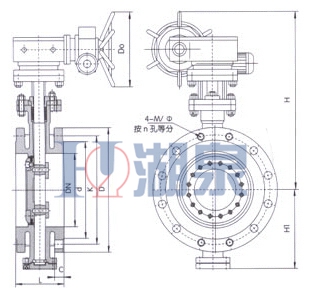

    法兰式电动蝶阀结构：垂直板式结构，阀杆为整体式


    金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。


    软密封阀门的密封圈为丁**橡胶材质，是安装在蝶板上的。阀体阀座堆焊不锈钢。


    法兰式电动蝶阀工作原理

    金属密封电动蝶阀的设计是采用三偏心结构原理，利用了固有的凸轮效应，完全消除了90度行程中阀座与密封圈之间的全部磨擦。

    而橡胶软密封蝶阀的设计采用了单偏心结构，与中线软密封不同,蝶板转动大约在20度之后，阀座与密封圈之间迅速脱离，从而减少磨擦。
