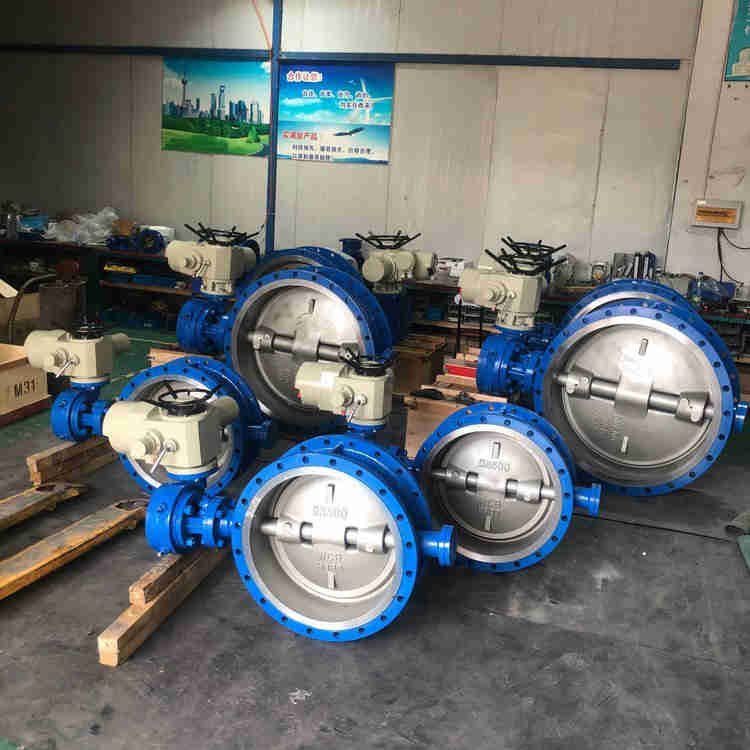

上海湖泉阀门集团有限公司电动蝶阀D943H-16C dn300产品的详细技术参数及结构原理图——型号D943H-16C DN300结构形式斜板式 3C阀门类别工业加工定制是 材质铸钢连接形式法兰 适用介质各种高腐蚀化学介质压力环境低压 工作温度高温标准采用一个“U"型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。 详细介绍 电动开关蝶阀 铸钢硬密封...
型号:D941H-16C DN300 驱动方式:电动 用途:截止 扬州玉林D941H-16C法兰电动蝶阀特点 1、本硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。 2、密封圈...双向硬密封电动法兰蝶阀 介质酸碱D943H-16CDN300电动蝶阀尺寸 D943H-16C DN65碳钢法兰电动蝶阀 智能一体化调节型电动蝶阀D943H-16C DN65碳钢法兰电动蝶阀 智能...动水处理专用伸缩法兰蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等...

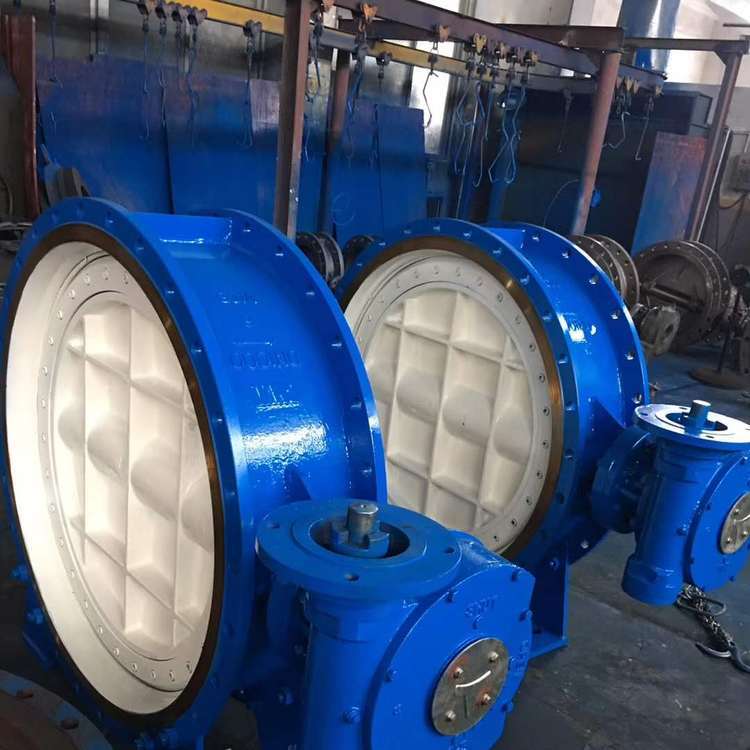

三偏心多层次金属硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。密封圈***不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,使用寿命长等特点。蝶板密封面采用堆焊钴基硬质合金，大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。根据用户需求，阀门供应网的硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
技术参数
|
公称通经DN（mm） |
50～2000 |
|||
|
公称药理PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
标准规范
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
