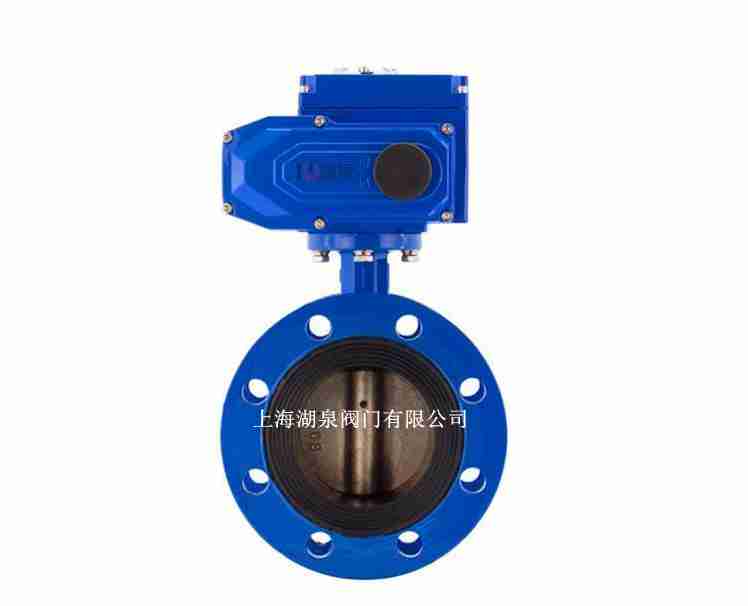

上海湖泉阀门集团有限公司d941x电动法兰蝶阀厂家性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前电动法兰蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。双向密封性能优良，扭矩值小。流量特性趋于直线，调节性能好。采用法兰连接安装便捷，立式、卧式安装均可。密封副材料的多样性，可供用户选择。可用于管端作放空阀用，性能可靠。阀座密封圈与阀体有机地结合为一体，使阀门具有较长的使用寿命。
D941X电动法兰式软密封蝶阀尺寸：
|
公称通径DN |
A |
B |
C |
D |
E |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
40 |
155 |
349 |
57 |
104 |
108 |
|
50 |
155 |
353 |
62 |
104 |
108 |
|
65 |
155 |
362 |
70 |
104 |
112 |
|
80 |
155 |
368 |
89 |
104 |
114 |
|
100 |
208 |
392 |
106 |
115 |
127 |
|
125 |
208 |
407 |
120 |
115 |
140 |
|
150 |
208 |
446 |
132 |
115 |
140 |
|
200 |
256 |
489 |
164 |
127 |
152 |
|
250 |
256 |
514 |
200 |
127 |
165 |
|
300 |
256 |
568 |
238 |
127 |
178 |
|
350 |
288 |
629 |
280 |
164 |
190 |
|
400 |
288 |
662 |
302 |
164 |
216 |
|
450 |
288 |
693 |
335 |
164 |
222 |
|
500 |
288 |
729 |
360 |
164 |
229 |
D941X电动法兰式软密封蝶阀参数：
|
执行器技术参数 |
阀体参数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN40～500mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.0、1.6MPa |
|
任选功能 |
开关型、触点型、开度信号、智能调节型 |
阀轴材质 |
碳钢、2cr13、316不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、 碳钢、不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
阀板材质 |
球墨铸铁、304/316不锈钢 、尼龙等 |
|
环境温度 |
-30°～60° |
阀座密封 |
EPDM、NBR、PTFE |
|
手动操作 |
附带手柄操作 |
结构形式 |
中线型 |
|
限位 |
电气、机械二重限位 |
温度 |
EPDM≤105℃、NBR≤68℃ |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
水、空气、天然气 |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能调节型) |
特点 |
用途广、整体造价低、流量大、流阻小 |
